A sondagem rotativa é o método de investigação que perfura rocha e materiais muito resistentes por rotação e, na maioria dos casos, recupera amostras contínuas — os testemunhos. É ela que entra quando a sondagem a percussão (SPT) chega ao impenetrável e o projeto precisa saber o que existe abaixo: rocha sã, rocha alterada, fraturas, cavidades.
Este guia explica o que é a sondagem rotativa, como ela é executada, o que o boletim de sondagem informa, como ela se compara à sondagem a percussão e à sondagem mista, e quais brocas e coroas são usadas em cada situação. No fim, deixamos claro em que parte desse trabalho as brocas Volga Burmash se encaixam — e em qual não.
O que é sondagem rotativa
Sondagem rotativa é a perfuração feita por uma ferramenta cortante que gira sob pressão contra o material, com circulação de água (ou outro fluido) para resfriar a ferramenta e remover os detritos. Quando o objetivo é amostrar, a ferramenta é uma coroa em forma de anel: ela corta a rocha ao redor de um cilindro central, que entra no barrilete e é trazido à superfície como testemunho.
O método é usado em fundações apoiadas em rocha, barragens, túneis, obras de contenção e estabilidade de taludes, pesquisa mineral e investigação ambiental. Em geotecnia, é normalmente executado depois de uma sondagem a percussão, que caracteriza o solo, até o ponto em que o amostrador não avança mais.
Existe também a sondagem rotativa destrutiva, sem recuperação de testemunho: a ferramenta tritura todo o material, e só os cascalhos voltam à superfície. Ela serve para avançar rápido até uma cota de interesse, abrir furos para instrumentação ou poços de monitoramento, e é onde brocas tricônicas e PDC aparecem com frequência.
Como funciona, passo a passo
1. Instalação da sonda e revestimento
A sonda rotativa é posicionada sobre o ponto, nivelada e ancorada. Na parte superior, em solo, o furo é revestido para evitar desmoronamento e perda de água. Em sondagem mista, esse trecho já foi investigado pelo SPT.
2. Perfuração com coroa e barrilete
A coluna de hastes transmite rotação e pressão à coroa. A água circula por dentro das hastes, sai pela coroa e sobe pelo espaço anular, levando os detritos. O testemunho vai sendo empurrado para dentro do barrilete à medida que a coroa avança.
O tipo de barrilete influencia muito a qualidade da amostra. O barrilete simples gira junto com o testemunho e o expõe à água, o que pode desagregar materiais brandos. O barrilete duplo livre (giratório) tem um tubo interno que não gira, protegendo a amostra. Nos sistemas wireline, o tubo interno é recuperado por cabo, sem retirar toda a coluna a cada manobra — o que acelera furos profundos.
3. Manobras e acondicionamento
Ao fim de cada manobra, o testemunho é retirado, medido e colocado em ordem nas caixas de testemunho, com marcação de profundidade de início e fim. Perdas de material e mudanças de comportamento da perfuração (queda brusca de avanço, perda de água) também são anotadas, porque indicam fraturas ou cavidades.
4. Ensaios complementares
Dependendo do projeto, o furo recebe ensaios de perda d'água sob pressão, medição de nível d'água, instalação de piezômetros ou outros instrumentos.
O que o boletim de sondagem informa
O relatório de uma sondagem rotativa costuma trazer, para cada trecho:
- Descrição litológica: tipo de rocha, cor, granulação, estrutura.
- Grau de alteração: de rocha sã a extremamente alterada.
- Grau de fraturamento: quantas fraturas por metro e em que condição.
- Recuperação: percentual do comprimento perfurado que voltou como testemunho.
- RQD (Rock Quality Designation): soma dos pedaços de testemunho acima de um comprimento mínimo, dividida pelo comprimento da manobra — um índice clássico de qualidade do maciço.
- Nível d'água e resultados de ensaios.
Com esses dados, o projetista define a cota de apoio das fundações, o comprimento de engaste de estacas em rocha, o tratamento de fundação de uma barragem ou a necessidade de suporte em um túnel.
Percussão, rotativa e mista: comparação
| Critério | Sondagem a percussão (SPT) | Sondagem rotativa | Sondagem mista |
|---|---|---|---|
| Material investigado | Solos | Rocha e materiais muito resistentes | Solo e rocha no mesmo furo |
| Como avança | Golpes de martelo sobre o amostrador | Rotação e pressão de uma coroa ou broca | Percussão no solo, rotativa na rocha |
| Amostra | Amostra deformada a cada metro | Testemunho contínuo (ou nenhum, se destrutiva) | Ambas |
| Principal resultado | Índice de resistência à penetração (N) | Litologia, alteração, fraturas, recuperação, RQD | Perfil completo solo–rocha |
| Quando usar | Caracterização de solo para fundações | Quando o SPT chega ao impenetrável ou a obra se apoia em rocha | Quando o projeto precisa dos dois trechos |
Um ponto importante: o impenetrável ao SPT nem sempre é rocha. Pode ser um matacão, uma camada de pedregulho ou um solo muito compacto. É justamente a sondagem rotativa que tira essa dúvida, porque mostra o que existe abaixo — e se aquele "topo rochoso" continua ou é apenas um bloco isolado.
Coroas e brocas usadas na sondagem rotativa
Coroas diamantadas
Em rocha dura e abrasiva, a ferramenta padrão é a coroa diamantada impregnada, em que o diamante sintético está distribuído numa matriz metálica que se desgasta aos poucos, expondo diamantes novos. As coroas cravejadas (diamante na superfície) são usadas em rochas de dureza média. Os diâmetros seguem séries padronizadas de mercado, identificadas por letras (como as séries B, N, H e P no sistema wireline), e a escolha depende da profundidade, da qualidade de testemunho desejada e da sonda disponível.
Coroas de metal duro
Em rochas brandas e materiais alterados, coroas com pastilhas de metal duro (carboneto de tungstênio) cortam com eficiência e custo menor.
Brocas para trechos destrutivos

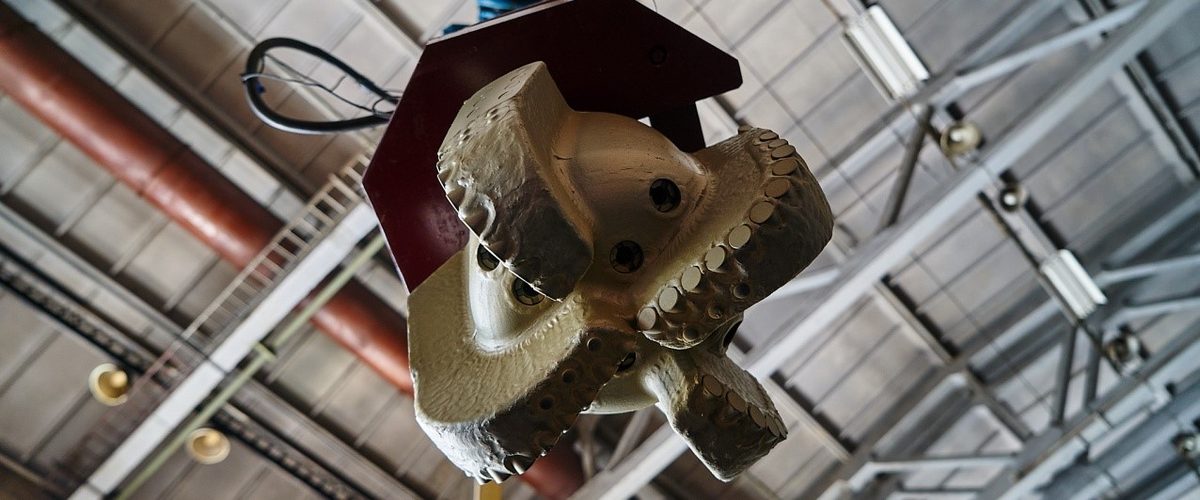

Quando não é preciso amostrar, o avanço é feito com brocas que destroem todo o material: brocas tricônicas (dente de aço em material mole, inserto de metal duro em rocha) e brocas PDC em formações moles e homogêneas. Esses trechos são comuns em furos para instrumentação, poços de monitoramento, furos de alívio e na perfuração de poços profundos, em que só alguns intervalos são testemunhados. Nesses casos, a escolha da broca segue o código IADC, como em qualquer perfuração rotativa.
Onde as brocas Volga Burmash se encaixam
Para ser direto: a VBM Brasil não fornece coroas diamantadas impregnadas de pequeno diâmetro para sondagem geotécnica. Esse é um mercado de ferramentas específicas, e recomendamos procurar fornecedores especializados em sondagem.
Onde podemos ajudar é na parte de maior diâmetro e nos trechos destrutivos:
- Testemunhagem em poços de petróleo e gás: a série CoreBits (CB) da Volga Burmash é uma coroa PDC de corpo de aço, de 139,7 mm (5½") a 295,3 mm (11⅝"), que recupera testemunhos de 52 a 100 mm. Veja na página de brocas PDC.
- Perfuração rotativa destrutiva em solo, sedimento e rocha: brocas tricônicas de dente de aço e de inserto TCI, incluindo a série TechnoPro a partir de 5½".
- Mineração: para furos de desmonte (não para pesquisa com testemunho), as brocas para mineração.
Se o seu projeto combina sondagem com perfuração de poço — por exemplo, um poço de abastecimento com trechos testemunhados — o guia de perfuração de poço artesiano mostra como as fases se encadeiam.
Erros comuns que comprometem a sondagem
- Barrilete simples em rocha fraturada ou alterada. O testemunho se desagrega, a recuperação cai e o RQD fica subestimado. Barrilete duplo livre ou wireline preservam melhor a amostra.
- Pressão e rotação sem controle. Pressão excessiva quebra o testemunho e desgasta a coroa; pressão de menos "polia" a coroa diamantada, que para de cortar.
- Vazão de água inadequada. Pouca água superaquece a coroa; água demais lava materiais brandos do testemunho.
- Parar no primeiro "impenetrável". Sem avançar alguns metros na rocha, não se distingue matacão de maciço rochoso.
- Caixas mal identificadas. Testemunho fora de ordem ou sem cota perde quase todo o valor técnico.
Precisa de brocas para trechos destrutivos ou testemunhagem PDC?
Informe o diâmetro, a conexão da coluna e as formações previstas. A equipe da VBM Brasil indica a broca tricônica ou PDC Volga Burmash adequada. Consulte as brocas tricônicas em estoque em Dubai ou solicite uma cotação →
Perguntas frequentes
O que é sondagem rotativa?
É um método de investigação que perfura rocha e materiais muito resistentes por rotação de uma coroa ou broca, com circulação de água. Na versão com amostragem, a coroa corta um anel e o cilindro central de rocha é recuperado no barrilete como testemunho.
Qual a diferença entre sondagem rotativa e sondagem a percussão?
A sondagem a percussão (SPT) investiga solos com golpes de martelo e mede a resistência à penetração. A rotativa avança por rotação em rocha e materiais resistentes e recupera testemunhos contínuos para descrever litologia, alteração, fraturas e RQD.
O que é sondagem mista?
É a combinação das duas no mesmo furo: sondagem a percussão enquanto o material é solo e, a partir do impenetrável ao SPT, sondagem rotativa na rocha. Assim o projeto recebe o perfil completo de solo e rocha.
A VBM Brasil fornece coroas diamantadas para sondagem geotécnica?
Não. Não fornecemos coroas diamantadas impregnadas de pequeno diâmetro. Fornecemos brocas tricônicas e PDC Volga Burmash para trechos destrutivos e coroas PDC CoreBits para testemunhagem em poços de petróleo e gás.
